Просто установить куда угодно — надёжная коммутация годами: 80+ вариантов исполнения и крепления для быстрого эстетичного монтажа, сокращающего устройства и стоимость системы обмена данными до 25%
Аксессуары, предназначенные для: Контроллер RS-485/CAN с внешней съемной антенной, Контроллер СПОДЭС, Контроллер RS485/CAN
Файлы для скачивания:
Описание

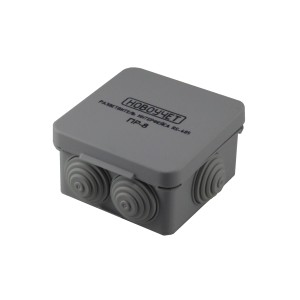

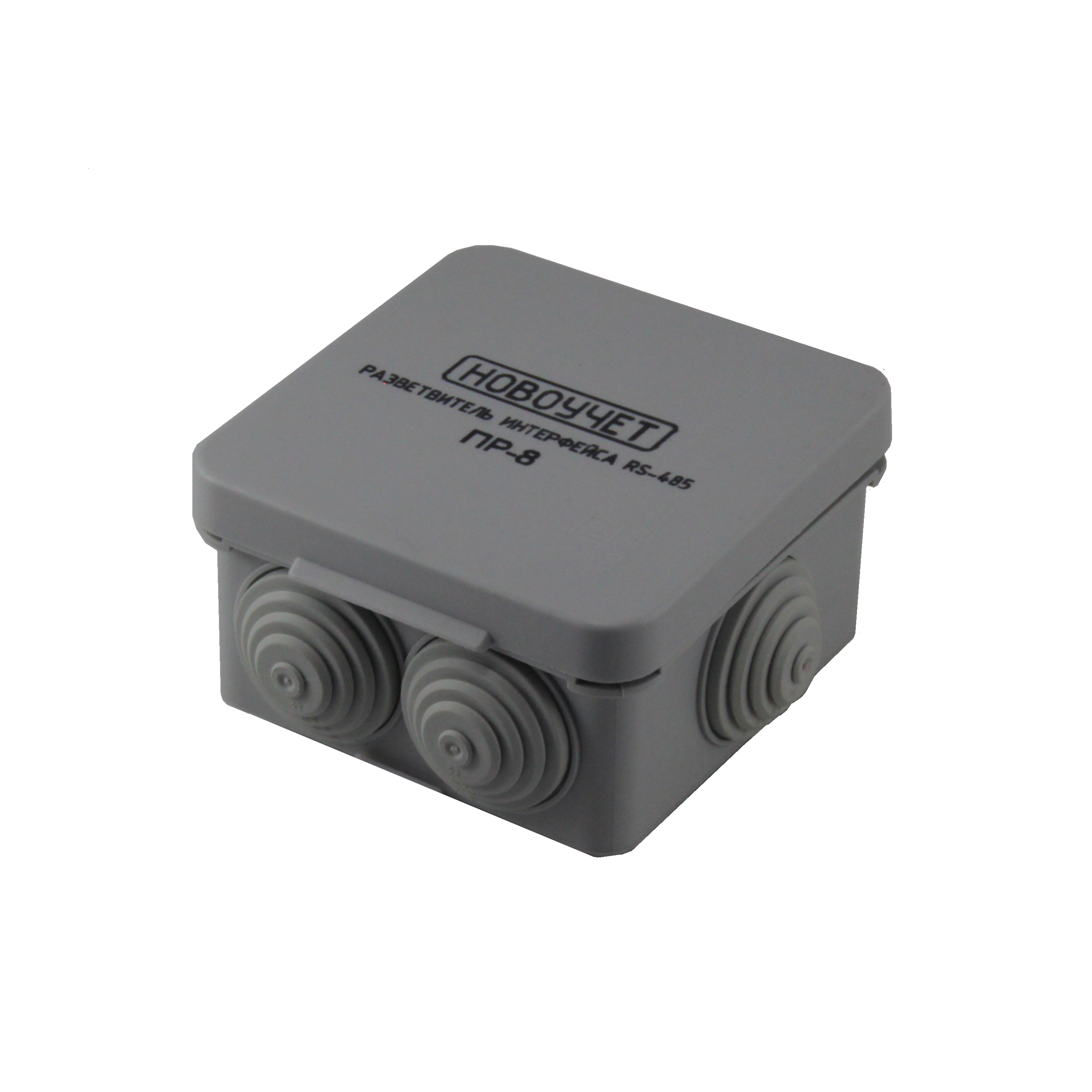

Устройство является пассивным разветвителем сигналов и представляет собой устройство для коммутации приемников и передатчиков сигналов. Разветвитель предназначен для создания соединения ведущего и ведомых устройств и позволяет обеспечить до девяти ответвлений от шины интерфейса.
Разветвитель интерфейса применяется при создании автоматизированных информационно-измерительных систем коммерческого учета электроэнергии (АИИС КУЭ, АСКУЭ), а также в системах АСУ. С успехом может применяться для цепей телефонии, домофонии, цифовых интерфейсов (например, RS-485, CAN), и других слаботочных низковольных цепей.
Соединение кабелей осуществляется при помощи нажимных клеммных колодок, что существенно упрощает монтаж. Так же отпадает необходимость в периодической подтяжке винтов для обеспечения надежного контакта. Различные варианты исполнения корпуса и крепления позволяют подобрать прибор оптимально по исполнению и стоимости. Также возможно конструирование по размерам и расположению кабельных вводов по требованиям Заказчика
Применение пассивных разветвителей интерфейса позволяет подключать или заменять устройства без разрыва магистральной линии, выполнять грамотный монтаж сети, устанавливать терминальные резисторы, производить измерения при наладке и эксплуатации системы.
Характеристики
- Габариты: 94 x 94 x 45 мм
- Вес, не более: 0,1 кг
- Крепление: к поверхности
- Коммутация: пружинные разъемы типа 141v
- Число групп контактов: 2
- Число контактов в группе: 8
- Сечение проводника: 0,2…1,0 мм2
- Максимальный ток, не более: 2 А
- Максимальное напряжение, не более: 130 В
- Сопротивление соединенных цепей, не более: 0,02 Ом
- Степень защиты: IP55
- Температура эксплуатации: -25…+40 °С
- Относительная влажность, не более: 90 %
